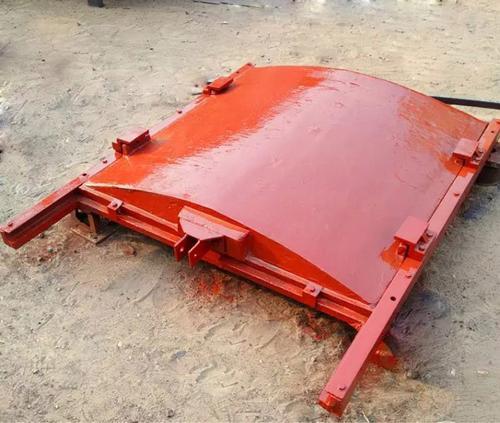

鑄鐵閘門品種繁多,可根據用戶的要求做成各種尺寸,可塑性很大。按閘門形狀分類,一般包括整體式.組裝式、平板型、拱型;按性能分類,分為單向止水、雙向止水兩種。閘門基本結構都是由門板、門框、導軌、密封座等部件組成?，F從閘門的設計、工藝、及檢驗說明如下:1設計要求
1. 1門板的設計要求
門板應整體鑄造,閘孔在400mm以上時應設加強肋。門板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5,擾度應不大于構件長度的1/500。門板的厚度應在計算厚度上,增加2 mm的腐蝕量。
1.2 門框的設計要求
門框應按最大工作水頭設計,拉伸、壓縮和剪切強度的安全系數不小于5。門框的厚度應在計算厚度上,增加2 mm的腐蝕量。與墻面結合的門框表面應保持平整。門框的任一外側,應機加工--條與導軌平行且貫通的垂線,作為安裝閘門基準。
1.3 導軌的設計要求
導軌應按最大工作水頭設計,拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到最高位置時,頂端應高于門板的水平中心線。
1.4 密封座的設計要求
密封座的設計與加工是決定閘門性能的一個關鍵,直接關系到水封的嚴密性。密封座應分別置于經機加工的門框和門板的相應位置上,用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中,不能變形和松動,螺釘頭部與密封座工作面一起精加工,表面粗糙度不大于3.2um。密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。密封座的板厚,應符合表1的規定。
1.5 吊耳或吊塊螺母的設計要求
門板的上端應設吊耳或吊塊螺母,與門桿連接。吊耳或吊塊螺母的受力點,盡量靠近門板的重心垂線。最大工作水頭啟閉時,拉伸、壓縮和剪切強度的安全系數不小于5。
1.6傳動螺桿的設計
傳動螺桿應按最大工作開啟和關閉力設計,其拉伸、壓縮和剪切強度的安全系數不小,于5.螺桿的柔度不大于200。對于柔度大于200的螺桿,中間應加導軸承。
1.7楔緊裝置的設計要求
在閘門兩側必須設置可調節的楔緊裝置，兩楔緊面的表面粗糙度不大于3.2 um。主要零件的材料應符合或不低于表2的規定。
